點巡檢系列之一：高性能、雙通道、精密巡檢與診斷分析

　　概述

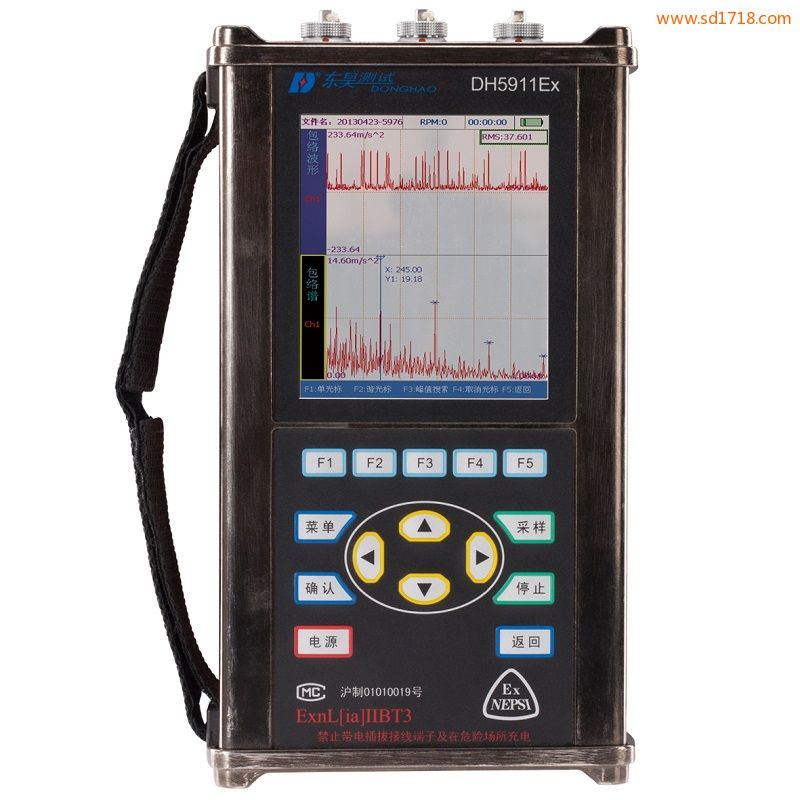

　　DH5911EX是針對企業故障診斷專業工程師進行故障診斷而設計的一款專用精密診斷儀，電氣設備故障診斷技術，雙通道、高性能，變電設備的狀態檢修，不僅具有巡檢儀的功能，而且具有精密故障診斷儀功能，可現場進行一系列復雜的故障診斷和信號分析工作。DH5911Ex還可用于防爆環境下的診斷測試。

　　產品特點

　　1、模塊化設計：根據需要選擇模塊，用于不同分析應用；

　　2、簡便實用：windows CE操作系統，實用簡單，設備故障診斷系統，非故障診斷專家也可以很快入手操作，根據儀器界面提示完成數據采集；

　　3、實時性能：2通道高速采集過程中，大型設備故障診斷，實時實現高分辨率譜分析；

　　4、一體多能： 不僅具有巡檢功能，電子設備故障診斷，還可以完成時域分析、頻域分析、啟停機分析、相關分析、沖擊響應、包絡分析、動平衡等功能，設備狀態 官方，并成功開發多項用戶個性需求；

　　5、數據共享：采集的數據回收到計算機，通過計算機網口將數據上傳企業數據庫保存，實現企業內部數據共享；USB線鏈接到計算機上，試析變電設備狀態檢修，可在計算機屏幕上顯示該儀器的界面，方便大家共享；

　　6、 專家診斷分析：配置不同的診斷分析模塊，設備狀態在線監測，診斷專家可以進行設備精密故障診斷，同時數據上傳服務器后，設備故障診斷的現狀，可實現遠程專家會診。

　　技術指標

　　1、性能指標：

　�。�1） 通道數：2通道振動+1通道轉速；

　　（2）接入傳感器：IEPE加速度傳感器、電渦流位移傳感器、其他電壓輸出傳感器；

　�。�3）輸入方式：IEPE、AC、DC；

　�。�4） IEP供電：4mA、24V；

　�。�5）測量量程：50mV、500mV、5000mV、30000mV，或自動量程；

　�。�6） 動態范圍：>90dB；

　　（7）轉速通道：≥500mV電壓觸發；

　　（8）轉速供電：5(可根據需要定制)；

　�。�9）采樣頻率：單通道最高采樣率102.4KHz,可分檔切換；

　　（10）分析點數：1024~8192點；

　　（11）加窗函數：漢寧窗、矩形窗；不同軟件模塊加窗不同；

　�。�12）平均方式：無平均、線性平均、峰值保持、指數平均。

　　2、外觀指標：

　　（1）存儲容量：2GB；

　�。�2）通訊接口：USB；

　�。�3）電源: 鋰電池，設備狀態顏色設置，一次充電可連續工作8小時以上；

　�。�4）顯示屏：3.7吋彩色觸摸顯示屏；

　　（5）外形尺寸： 185x96x36（mm）；

　�。�6）重量：550克（含電池）。

　　3、環境指標：

　�。�1）工作溫度：-10℃∽+50℃；

　　（2）防護等級：IP54(防水、防塵、抗磕碰)；

　�。�3）防爆等級：Ex ib II BT3。
