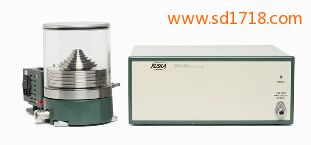

氣體活塞式壓力計
絕壓: 1.4kPa~7Mpa
真空: -100kPa~0kPa
微壓: 0kPa~7kPa
2465 氣體活塞式壓力計在各個國家級標準實驗室、政府計量機構、軍工、工業等領域使用，dwyer壓力計，已有 40 多年的歷史。
· 壓力范圍：表壓 0-1000 psi，絕壓0.2-1000 psi
· 支持自動懸浮控制器選件
· 最大壓力為 100 psi 時，風壓測量儀器 壓差儀，準確度為讀數的 0.0010% (10 ppm)
· 壓力在100 psi 至 1000 psi之間時，袋式除塵器用壓差控制儀，準確度為讀數的 0.0027% (27 ppm)
· 精度優于 3 ppm
· 年穩定性優于 3 ppm
· 分辨率為 0.0001% (1 ppm) 或 1 mg
· 支持表壓、絕壓、真空和微表壓模式
· 三個基本組成：主機、一個或多個活塞系統、活塞。自懸浮主機降低了操作員的工作負荷和對操作員的要求。
· 主機：所有電路部分都遠離主機，從而避免熱效應和磁場作用引起的誤差。熱絕緣電機連接到活塞系統—降低壓力波動，提高工作效率。耐用的真空罩，差壓變送器國儀流量，用于絕壓和真空模式操作。KF16使安裝簡單。
· 自動懸浮控制器（Autofloat Controller）：操作人員只需按照軟件的指導加載砝碼，然后選擇菜單上的Autofloat 按鈕。自動懸浮控制會將砝碼托至準確位置從而產生所需壓力。軟件屏幕底部的三色狀態柱會提示活塞達到使用條件。一旦壓力穩定，自動懸浮控制器會監測活塞旋轉速度并根據需要驅動馬達。
· 自動懸浮控制器同時監測活塞溫度、懸浮位置、真空罩內真空參考、下沉速率、環境溫度、環境濕度以及氣體密度。數據被傳送到軟件進行實時環境誤差修正。自動懸浮控制器同時根據需要啟動真空泵。
· 操作模式：
· •表壓模式—壓力由活塞上的砝碼直接產生。
· •絕壓—將真空泵直接連接到參考壓力接口，使用標準KF16真空安裝。安上適當砝碼，將真空罩安置在基座上。真空泵將真空罩內抽真空，殘余氣體壓力由自動懸浮控制器、2456活塞監測器或標準真空計進行測量。
· •真空模式—通過使用內部高精度大氣壓傳感器，壓差法透氧儀，由2465和自動懸浮控制器產生一個低于大氣壓的壓力。系統減去大氣壓參考傳感器的測量值并顯示。
· •微表壓模式—通過使用內部高精度大氣壓傳感器，由2465和自動懸浮控制器產生一個低至0kPa表壓，壓差儀，等于或大于大氣壓的絕壓壓力，系統自動減去大氣壓。
|
常規信息 |
||
|
量程 |
表壓: 1.4kPa~7MPa 絕壓: 1.4kPa~7Mpa 真空: -100kPa~0kPa 微壓: 0kPa~7kPa |
|
|
壓力介質 |
氮氣或干燥潔凈氣體 |
|
|
精度 |
優于3ppmb (A級不確定度) |
|
|
長期穩定性 |
優于1.5 ppm每兩年 |
|
|
分辨率 |
1 ppm或1 mg |
|
|
低壓量程 |
面積: 3.4 cm2 量程: 1.4kPa到170kPa 自懸浮壓力: 7kPa(最小) 精度(閾值7kPa): 0.001%RDG或0.00007kPa 熱膨脹系數: 1.5E-05/℃ |
|
|
低中量程 |
面積: 0.84 cm2 量程: 11.7kPa到700kPa 自懸浮壓力: 35kPa(最小) 精度(閾值27.5kPa): 0.001%RDG或0.0003kPa 熱膨脹系數: 9.1E-06/℃ |
|
|
高中量程 |
面積: 0.168 cm2 量程: 14kPa到3.5MPa 自懸浮壓力: 140kPa (最小) 精度(閾值240kPa): 0.0011%RDG或0.0027kPa 熱膨脹系數: 9.1E-06/℃ |
|
|
高壓量程 |
面積: 0.084 cm2 量程: 14kPa到7MPa 自懸浮壓力: 240kPa(最小) 精度(閾值240kPa): 0.0011% RDG或0.0027kPa 熱膨脹系數: 9.1E-06/℃ |
|
|
自懸浮量程 |
低量程: 7kPa到170kPa 低中量程: 35kPa到700kPa 高中量程: 140kPa到3.5MPa 高量程: 240kPa到7MPa |
|
|
自懸浮活塞 |
分辨率 |
0.001cm |
|
感應傳感器 |
下沉分辨率 |
0.001cm/分鐘 |
|
活塞溫度傳感器 |
4線100 PRT |
分辨率0.01℃ |
|
氣體密度 |
溫度: RTD1000 ±2℃精度 濕度容性型: ±15%RH精度 氣壓壓阻型S: ±6.6mbar精度 |
|
|
真空參考 |
熱電堆傳感器 |
精度10%讀數或0.0013kPa； |
|
大氣壓參考傳感器 |
精度優于±14Pa每年 |
|
|
注意 |
所能產生真空壓力與本地氣壓有關按95%置信度提供 |
|
|
型號 |
描述 |
|
2465A-754 |
氣體活塞式壓力計基座 |
|
2465-725 |
低量程活塞，0.2 ~25 psi (14 mbar ~1.7 bar) |
|
2465-727 |
中量程活塞，沸點 壓力計算工具，1.7 ~100 psi (117 mbar ~ 7 bar) |
|
2465-729 |
高量程活塞，壓差法微量水分儀，2 - 1000 psi (140 mbar - 70 bar) |
|
2465-730 |
中高量程活塞，壓差顯示儀，2 - 500 psi (140 mbar - 35 bar) |
通用配件:
|
配件 |
描述 |
|
2456-LEM |
實驗室環境監測器(LEM) |
|
2456-VAC |
真空傳感器模塊 |
|
3990-801 |
手動氣壓控制器，差壓傳感器廣儀，壓力最高至7 MPa (1,000 psi) |
|
2465A-23 |
壓力連接管和接頭 |
|
99878-800 |
自動排氣真空泵，85升/分鐘，50/60 Hz |
|
2456-800 |
活塞式壓力計監測器（單通道） |
|
2456-801 |
活塞式壓力計監測器（雙通道） |
