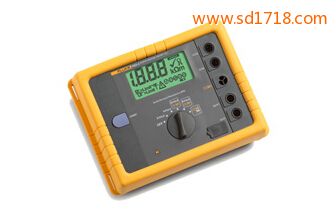

GEO 接地測試儀
Fluke 1623-2 GEO 接地測試儀能夠通過 USB 端口存儲和下載數據。 一流的配件有助于簡化和加快測試時間。
- 三極和四極電位降接地電阻回路測試
- 四極土壤電阻率測試
- 使用 1 個鉗口進行的選擇性接地棒測試
- 使用 2 個鉗口進行的無樁接地棒測試
- IP56 防護等級滿足戶外使用
- 硬質攜帶箱
- USB 數據存儲和傳輸
而且，該測試儀易于使用。每一次測試時，藍光接地電阻測試儀，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作
無樁測試
Fluke 1623-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，福光電子 接地電阻測試儀，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，接地電阻測試儀選型，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。
采用無樁測試時，進口鉗形接地電阻測試儀，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。
最全面的測試儀
Fluke 1623-2 是一款與眾不同的接地測試儀，接地電阻測試儀報警，可以完成所有四種類型的接地測量。
- 三極和四極電位降（使用地樁）
- 四極土壤電阻率測試（使用地樁）
- 選擇性測試（使用地樁和 1 個鉗口）
- 無樁測試（僅使用 2 個鉗口）
|
詳細技術指標 |
|
|
通用 |
|
|
顯示屏：1999位液晶顯示 |
采用特殊符號顯示，接地電阻測試儀怎樣接線，數位高25 mm，長創接地電阻測試儀，熒光燈背光源 |
|
用戶界面 |
通過TURN（旋轉）和START（啟動）單鍵設計實現即時測量。唯一操作元件為旋轉開關和START（啟動）按鈕。 |
|
堅固、防水、防塵 |
儀器專為嚴苛的環境條件而設計（橡膠保護蓋，上海接地電阻測試儀，IP56） |
|
存儲器 |
通過USB端口可訪問內部存儲器存儲的多達1500條記錄 |
|
溫度范圍 |
|
|
工作溫度 |
-10 °C至50 °C（14 °F至122 °F） |
|
存放溫度 |
-30 °C至60 °C（-22 °F至140 °F） |
|
溫度系數 |
±讀數的0.1 % /°C <18 °C >28 °C |
|
固有誤差 |
請參照基準溫度范圍，一年保證 |
|
操作誤差 |
請參照工作溫度范圍，一年保證 |
|
氣候等級 |
C1 (IEC 654-1)，-5 °C至+45 °C（23°至+115° F），5 %至95 % RH |
|
防護類型 |
按照EN60529，殼體防護等級為IP56；電池蓋防護等級為IP40 |
|
安全性 |
采用雙重和/或加強絕緣保護。對地最大50 V。IEC61010-1: 300V CAT II，手搖式接地電阻測試儀，污染等級2 |
|
EMC（輻射抗擾性） |
IEC61326-1：便攜式 |
|
質量體系 |
按照DIN ISO 9001標準開發、設計和生產 |
|
外部電壓 |
最大外部電壓= 24 V（直流和交流< 400 Hz），禁止測量更高值 |
|
外部電壓抑制比 |
>120 dB (162/3、50、60和400 Hz) |
|
測量時間 |
通常為6秒 |
|
最大過載 |
250 Vrms（屬于誤用） |
|
輔助電源 |
6 x 1.5 V堿性電池(AA LR6) |
|
電池壽命范圍 |
通常大于3000次測量 |
|
尺寸（寬x高x深） |
250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
|
重量 |
1.1 kg (2.43 lb)（含電池） |
|
RA三極接地電阻測量(IEC 1557-5) |
|
|
開關檔位 |
R A 三極 |
|
分辨率 |
0.001Ω至10Ω |
|
測量范圍 |
0.020Ω至19.99 kΩ |
|
精度 |
±（讀數的2 % + 3位數） |
|
操作誤差 |
±（讀數的5 % + 3位數） |
|
測量原理：電流和電壓測量 |
|
|
測量電壓 |
Vm = 48 V（交流） |
|
短路電流 |
> 50 mA |
|
測量頻率 |
128 Hz |
|
探針電阻(R S) |
最大100 kΩ |
|
輔助接地電極電阻(R H) |
最大100 kΩ |
|
R H 和R的附加誤差S |
R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2% |
|
使用誤差指示器監測R S 和R H。 |
|
|
R A 四極接地電阻測量(IEC 1557-5) |
|
|
開關檔位 |
R A 四極 |
|
分辨率 |
0.001Ω至10Ω |
|
測量范圍 |
0.020Ω至19.99 kΩ |
|
精度 |
±（讀數的2 % + 3位數） |
|
操作誤差 |
±（讀數的5 % + 3位數） |
|
測量原理：電流和電壓測量 |
|
|
測量電壓 |
Vm = 48 V（交流） |
|
短路電流 |
> 50 mA |
|
測量頻率 |
128 Hz |
|
探針電阻(R S +R ES) |
最大100 kΩ |
|
輔助接地電極電阻(R H) |
最大100 kΩ |
|
R H 和R的附加誤差S |
R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2% |
|
使用誤差指示器監測R S 和R H。 |
|
|
使用電流鉗的RA三極選擇性接地電阻測量（R A 使用鉗口） |
|
|
開關檔位 |
R A 三極（使用鉗口） |
|
分辨率 |
0.001Ω至10Ω |
|
測量范圍 |
0.020Ω至19.99 kΩ |
|
精度 |
±（讀數的7 % + 3位數） |
|
操作誤差 |
±（讀數的10 % + 5位數） |
|
測量原理：電流/電壓測量（用外接電流鉗） |
|
|
測量電壓 |
Vm = 48 V（交流） |
|
短路電流 |
> 50 mA |
|
測量頻率 |
128 Hz |
|
探針電阻(R S) |
最大100 kΩ |
|
輔助接地電極電阻(R H) |
最大100 kΩ |
|
使用誤差指示器監測R S 和R H。 |
|
|
使用電流鉗的RA四極選擇性接地電阻測量（R A 使用鉗口） |
|
|
開關檔位 |
R A 四極（使用鉗口） |
|
分辨率 |
0.001Ω至10Ω |
|
測量范圍 |
0.020Ω至19.99 kΩ |
|
精度 |
±（讀數的7 % + 3位數） |
|
操作誤差 |
±（讀數的10 % + 5位數） |
|
測量原理：電流/電壓測量（用外接電流鉗） |
|
|
測量電壓 |
Vm = 48 V（交流） |
|
短路電流 |
> 50 mA |
|
測量頻率 |
128 Hz |
|
探針電阻(R S) |
最大100 kΩ |
|
輔助接地電極電阻(R H) |
最大100 kΩ |
|
使用誤差指示器監測R S 和R H。 |
|
|
無樁接地回路測量（2個鉗口） |
|
|
開關檔位 |
R A 四極（2個鉗口） |
|
分辨率 |
0.001Ω至10Ω |
|
測量范圍 |
0.020Ω至19.99 kΩ |
|
精度 |
±（讀數的7 % + 3位數） |
|
操作誤差 |
±（讀數的10 % + 5位數） |
|
測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量 |
|
|
測量電壓 |
Vm = 48 V（交流） |
|
測量頻率 |
128 Hz |
|
噪聲電流(I EXT) |
最大I EXT = 10 A（交流）(R A < 20Ω) |
|
最大I EXT = 2 A（交流）(R A > 20Ω) |
|
|
自動量程選擇。 |
|
|
型號名稱 |
描述 |
|
1623-2 |
包括：
|
|
電流鉗 |
|
|
EI-162AC |
夾式電流互感器（感應型） |
|
EI-162BN |
EI-162BN 320毫米直徑對分式變壓器 |
|
EI-162X |
夾式電流互感器（傳感型，帶屏蔽電纜組） |
|
EI-1623 |
選擇性/無樁鉗口裝置 |
|
電纜和硬件 |
|
|
電纜盤（25M綠色電線） |
接地電纜盤(25 m (81.25 ft)) |
|
電纜盤（25M藍色電線） |
接地電纜盤(25 m (81.25 ft)) |
|
電纜盤（50M紅色電線） |
接地電纜盤(50 m (162.5 ft)) |
|
附件套件 |
|
|
ES-162P3-2 |
用于三極測量的地樁裝置 |
|
ES-162P4-2 |
用于四極測量的地樁裝置 |
