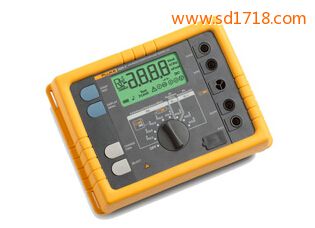

GEO 接地測試儀
Fluke 1625-2 GEO 接地測試儀能夠通過 USB 端口存儲和下載數據。 一流的配件有助于簡化和加快測試時間。
- 三極和四極電位降接地電阻回路測試
- 四極土壤電阻率測試
- 使用 1 個鉗口進行的選擇性接地棒測試
- 使用 2 個鉗口進行的無樁接地棒測試
- IP56 防護等級滿足戶外使用
- 硬質攜帶箱
- USB 數據存儲和傳輸
而且，沖擊接地電阻測試儀，該測試儀易于使用。每一次測試時，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作
無樁測試
Fluke 1625-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，接地電阻測試儀使用說明，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，絕緣接地電阻測試儀，測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，接地電阻測試儀專賣店，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。
采用無樁測試時，接地電阻測試儀多少錢，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，大型接地電阻測試儀，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。
最全面的測試儀
Fluke 1625-2 是一款與眾不同的接地測試儀，可以完成所有四種類型的接地測量：
- 三極和四極電位降（使用地樁）
- 四極土壤電阻率測試（使用地樁）
- 選擇性測試（使用地樁和 1 個鉗口）
- 無樁測試（僅使用 2 個鉗口）
|
詳細技術指標 |
|
|
通用 |
|
|
存儲器 |
通過USB端口可訪問內部存儲器存儲的多達1500條記錄 |
|
測量功能 |
干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻 |
|
顯示屏 |
4數位（2999數位）- 7段液晶顯示屏（可視性提高） |
|
操作 |
中央旋轉開關和功能鍵 |
|
溫度范圍 |
|
|
工作溫度 |
-10 °C至50 °C（14 °F至122 °F） |
|
存放溫度 |
-30 °C至60 °C（-22 °F至140 °F） |
|
溫度系數 |
±讀數的0.1 % /°C <18 °C >28 °C |
|
防護類型 |
按照EN60529，殼體防護等級為IP56；電池蓋防護等級為IP40 |
|
最大電壓 |
警告–插口"鉗口"至插口E、ES、S或H |
|
U rms = 0 V |
|
|
插口E、ES、S或H相互之間任意組合，geoxp接地電阻測試儀，最大U rms = 250 V（屬于誤用） |
|
|
安全性 |
采用雙重和/或加強絕緣保護。對地最大50 V（按照IEC61010-1）。300V CAT II，污染等級2 |
|
質量標準 |
按照DIN ISO 9001標準開發、設計和生產 |
|
外場影響 |
符合DIN 43780 (8/76) |
|
輔助電源 |
6 x 1.5 V堿性電池（IEC LR6或AA型） |
|
電池壽命范圍 |
使用IEC LR6/ AA型：通常為3000次測量(R E+R H ≤ 1 kΩ) |
|
使用IEC LR6/ AA型：通常為6000次測量(R E + R H > 10 kΩ) |
|
|
尺寸（寬x高x深） |
250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
|
重量 |
≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池） |
|
外殼材料 |
聚酯 |
|
直流和交流干擾電壓的測量(U ST) |
|
|
測量誤差極限：方法 |
全波整流 |
|
測量范圍 |
1 V至50 V |
|
顯示范圍 |
0.0 V至50 V |
|
分辨率 |
0.1 V |
|
頻率范圍 |
交流/直流45 Hz至400 Hz正弦波 |
|
精度 |
±（讀數的5 % + 5位數） |
|
測量序列 |
約4次測量/秒 |
|
內阻 |
約1.5 MΩ |
|
最大過載 |
U rms = 250 V |
|
干擾頻率的測量(F ) |
|
|
測量誤差極限：方法 |
測量干擾電壓的振蕩周期 |
|
測量范圍 |
6.0 Hz至400 Hz |
|
顯示范圍 |
16.0 Hz至299.9 Hz至999 Hz |
|
分辨率 |
0.1 Hz至1 Hz |
|
量程 |
1 V至50 V |
|
精度 |
±（讀數的1 % + 2位數） |
|
接地電阻(RE) |
|
|
測量方法 |
按照IEC61557-5標準用探針測量電流和電壓 |
|
開路電壓 |
20/48 V交流電 |
|
短路電流 |
250 mA交流電 |
|
測量頻率 |
手動或自動選擇94、105、111和128 Hz (AFC)，在函數R*中為55 Hz。 |
|
噪聲抑制 |
120 dB（16 2/3、50、60和400 Hz） |
|
最大過載 |
U rms = 250 V |
|
電氣測量規格 |
||||
|
固有誤差或影響量 |
參比條件或指定操作范圍 |
符號代碼 |
按照IEC1557標準相關部分要求或測試 |
測試類型 |
|
固有誤差 |
參考條件 |
A |
第5部分6.1節 |
R |
|
位置 |
參考位置± 90° |
E1 |
第1部分4.2節 |
R |
|
電源電壓 |
以制造商規定的極限值 |
E2 |
第1部分4.2和4.3節 |
R |
|
溫度 |
0 °C和35 °C |
E3 |
第1部分4.2節 |
T |
|
串聯干擾電壓 |
參閱第4.2和4.3節 |
E4 |
第5部分4.2和4.3節 |
T |
|
探針和輔助接地電極的電阻 |
0至100 x R A 但≤ 50 kΩ |
E5 |
第5部分4.3節 |
T |
|
系統頻率 |
標稱頻率的99%至101 % |
E7 |
第5部分4.3節 |
T |
|
系統電壓 |
標稱電壓的85%至110 % |
E8 |
第5部分4.3節 |
T |
|
操作誤差 |
B = ±(|A| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 ) |
第5部分4.3節 |
R |
|
|
A =固有誤差 |
B[%] = ± B/基準值x 100% |
|||
|
測量范圍 |
0.020Ω至300 kΩ |
|||
|
顯示范圍 |
0.001Ω至2.999Ω |
|||
|
3.00Ω至29.99Ω |
||||
|
30.0Ω至299.9Ω |
||||
|
0.300 kΩ至2.999 kΩ |
||||
|
3.00 kΩ至29.99 kΩ |
||||
|
30.0 kΩ至299.9 kΩ |
||||
|
分辨率 |
0.001Ω |
|||
|
0.01Ω |
||||
|
0.1Ω |
||||
|
1Ω |
||||
|
10Ω |
||||
|
100Ω |
||||
|
精度 |
±（讀數的2 % + 2位數） |
|||
|
操作誤差 |
±（讀數的5 % + 5位數） |
|||
|
測量時間 |
固定頻率時通常為8秒使用自動頻率控制，最大30秒，完成所有測量頻率循環 |
|||
|
由于探針和輔助接地電極的電阻導致的附加誤差 |
R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位數 |
|||
|
R H 和R的測量誤差S |
通常為R E + R S + R的10 %H |
|||
|
最大探針電阻 |
≤ 1 MΩ |
|||
|
最大輔助接地電極電阻 |
≤ 1 MΩ |
|||
|
如果誤差處于IEC61557-5要求的限定范圍之內，則會自動檢查。 |
||||
|
測量分辨率的自動轉換取決于輔助接地電極電阻RH |
|
|
RH，U 測量 = 48 V |
< 300Ω |
|
< 6Ω |
|
|
< 60Ω |
|
|
< 600Ω |
|
|
RH，U 測量 = 20 V |
< 250Ω |
|
< 2.5 kΩ |
|
|
< 25 kΩ |
|
|
< 250 kΩ |
|
|
分辨率 |
1 mΩ |
|
10 mΩ |
|
|
100 mΩ |
|
|
1Ω |
|
|
接地電阻的選擇性測量（R E 鉗口） |
||
|
測量方法 |
按照EN61557-5標準用探針測量電流和電壓，并通過額外的電流互感器測量單個支路中的電流（專利適用）。 |
|
|
開路電壓 |
20/48 V交流電 |
|
|
短路電流 |
250 mA交流電 |
|
|
測量頻率 |
手動或自動選擇94、105、111和128 Hz (AFC)，55 Hz (R*) |
|
|
噪聲抑制 |
120 dB（162/3、50、60和400 Hz） |
|
|
最大過載 |
最大U rms = 250 V（將不會啟動測量） |
|
|
測量范圍 |
0.020Ω至300 kΩ |
|
|
顯示范圍 |
0.001Ω至2.999Ω |
|
|
3.00Ω至29.99Ω |
||
|
30.0Ω至299.9Ω |
||
|
0.300 kΩ至2.999 kΩ |
||
|
3.00 kΩ至29.99 kΩ |
||
|
分辨率 |
0.001Ω |
|
|
0.01Ω |
||
|
0.1Ω |
||
|
1Ω |
||
|
10Ω |
||
|
精度 |
±（讀數的7 % + 2位數） |
|
|
操作誤差 |
±（讀數的10 % + 5位數） |
|
|
由于探針和輔助接地典型電極電阻導致的附加誤差 |
R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位數 |
|
|
R H 和R的測量誤差S |
通常為R ETOTAL + R S + R的10 %H |
|
|
測量時間 |
固定頻率時通常為8秒使用自動頻率控制，艾諾接地電阻測試儀，最大30秒，重慶接地電阻測試儀，完成所有測量頻率循環。 |
|
|
待測單個支路的最小電流 |
0.5 mA |
使用互感器(1000:1) |
|
0.1 mA |
使用互感器(200:1) |
|
|
通過互感器的最大干擾電流 |
3:00 AM |
使用互感器(1000:1) |
|
*使用推薦的電流鉗/互感器。 |
||
|
電阻測量(R~) |
|
|
測量方法 |
測量電流和電壓 |
|
測量電壓 |
20 V矩形脈沖交流電壓 |
|
短路電流 |
> 250 mA交流電 |
|
測量頻率 |
手動或自動選擇94、105、111和128 Hz (AFC) |
|
測量范圍 |
0.020Ω至300 kΩ |
|
顯示范圍 |
0.001Ω至2.999Ω |
|
3.00Ω至29.99Ω |
|
|
30.0Ω至299.9Ω |
|
|
300Ω至2999Ω |
|
|
3.00 kΩ至29.99 kΩ |
|
|
30.0 kΩ至299.9 kΩ |
|
|
分辨率 |
0.001Ω |
|
0.01Ω |
|
|
0.1Ω |
|
|
1Ω |
|
|
10Ω |
|
|
100Ω |
|
|
精度 |
±（讀數的2 % + 2位數） |
|
操作誤差 |
±（讀數的5 % + 5位數） |
|
測量時間 |
通常為6秒 |
|
最大干擾電壓 |
24 V，接地電阻測試儀生產廠家，超過24 V無法啟動測量 |
|
最大過載 |
U rms 最大= 250 V |
|
電阻測量（R直流） |
|
|
測量方法 |
可按照IEC61557-4進行電流-電壓測量 |
|
測量電壓 |
20 V直流電 |
|
短路電流 |
250 mA直流電 |
|
測量值的公式 |
對于四極測量，可延長H、S、ES導線而不會產生附加誤差。 |
|
測量范圍 |
0.020Ω至300 kΩ |
|
顯示范圍 |
0.001Ω至2.999Ω |
|
3.00Ω至29.99Ω |
|
|
30.0Ω至299.9Ω |
|
|
300Ω至2999Ω |
|
|
3.0 kΩ至29.99 kΩ |
|
|
30.0 kΩ至299.9 kΩ |
|
|
分辨率 |
0.001Ω |
|
0.01Ω |
|
|
0.1Ω |
|
|
1Ω |
|
|
10Ω |
|
|
100Ω |
|
|
精度 |
±（讀數的2 % + 2位數） |
|
操作誤差 |
±（讀數的5 % + 5位數） |
|
測量序列 |
約2次測量/秒 |
|
測量時間 |
通常為4秒，包括極性反轉（二極或四極） |
|
最大干擾電壓 |
直流或交流電壓≤3 V，超過3 V無法啟動測量 |
|
最大感應率 |
2 Henry |
|
最大過載 |
U rms = 250 V |
|
導線電阻補償(R K) |
||||
|
在R [414]K在R [416]E在R [418]E在R [420] |
||||
|
測量值的公式 |
R 顯示屏 = R 測得 - R 補償* |
|||
|
*設定點輸入值RK = 0.000Ω，通過調整測量在0.000至29.99Ω范圍內變化。 |
||||
|
無樁接地回路測量（雙鉗口，無樁） |
|
|
開關檔位 |
RA四極（雙鉗口，無樁） |
|
分辨率 |
0.001Ω至0.1Ω |
|
測量范圍 |
0.02Ω至199.9Ω |
|
精度 |
±（讀數的7 % + 3位數） |
|
操作誤差 |
±（讀數的10 % + 5位數） |
|
測量電壓 |
Vm = 48 V交流（初級電壓） |
|
測量頻率 |
128 Hz |
|
噪聲電流(IEXT) |
最大IEXT = 10 A（交流）(RA < 20Ω) |
|
最大IEXT = 2 A（交流）(RA > 20Ω) |
|
|
測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。 |
|
|
型號名稱 |
描述 |
|
1625-2 |
包括：
|
|
電流鉗 |
|
|
EI-162AC |
夾式電流互感器（感應型） |
|
EI-162BN |
EI-162BN 320毫米直徑對分式變壓器 |
|
EI-162X |
夾式電流互感器（傳感型，帶屏蔽電纜組） |
|
EI-1623 |
選擇性/無樁鉗口裝置 |
|
電纜和硬件 |
|
|
電纜盤（25M綠色電線） |
接地電纜盤(25 m (81.25 ft)) |
|
電纜盤（25M藍色電線） |
接地電纜盤(25 m (81.25 ft)) |
|
電纜盤（50M紅色電線） |
接地電纜盤(50 m (162.5 ft)) |
|
附件套件 |
|
|
ES-162P3-2 |
用于三極測量的地樁裝置 |
|
ES-162P4-2 |
用于四極測量的地樁裝置 |
