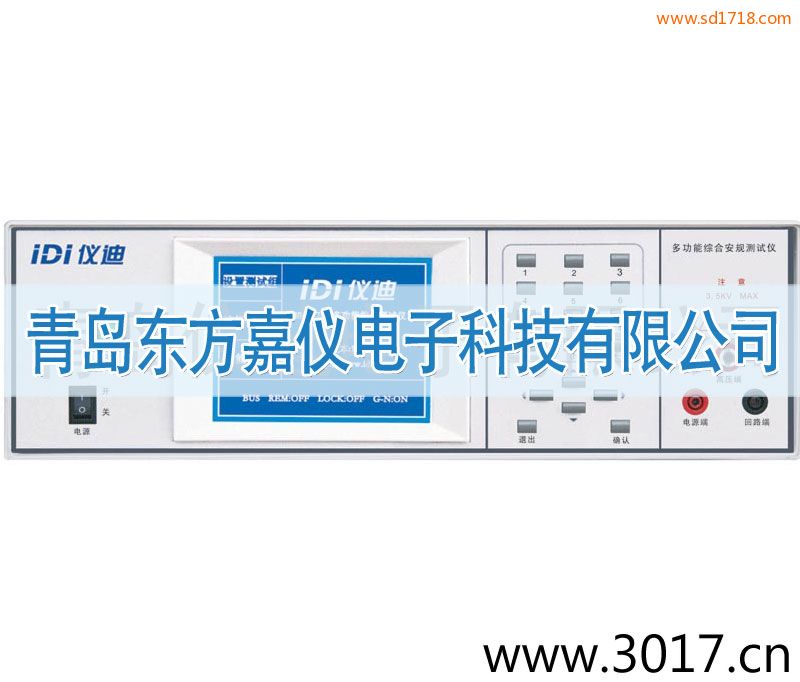

多功能安規綜合測試儀
MN4270I多功能綜合測試儀,集交直流耐壓,絕緣,接地,接觸電流,功率及低壓啟動七項功能于一身,100%美國技術,體積國內最小.負載容量最大達8.4KVA/30Arms.沖擊電流可達180A,320*240大型繪圖式LCD,一屏顯示所有測試結果,具有電弧偵測功能(選配)
功能特點：
1、一鍵完成多項安規測試
交/直流耐壓﹑絕緣電阻﹑接地電阻﹑接觸電流﹑功率以及低壓啟動測試，安全綜合測試儀使用方法，測試項目可以任意組合，操作簡易，輕松一鍵完成多項安規測試。
2 、完全符合多國安規標準要求
完全符合GB4706﹑IEC60335﹑UL484﹑UL932等多國安規測試標準要求，接觸電流測試中的人體模擬阻抗符合最新版本家用電器標準要求
3、滿足大容量負載的接觸電流測試
可滿足容量達8.4KVA/30Arms負載的接觸電流測試，啟動瞬間可承受180A的沖擊電流
4、可選購RS-232接口
用戶可選購RS-232通訊接口，可實現電腦與設備的通訊連接，對設備進行控制操作，方便用戶使用，提高設備的自動化
5、校正方便
采用軟件方式進行校正。在前面板上操作便能將儀器校正，安全綜合測試儀，避免校正儀器需要打開機蓋所帶來的危險
6、PLC遙控操作接口
PLC遙控輸入輸出接口提供全部控制信號，用戶可以輕松地通過PLC遙控接口實現對設備的操作控制，并可隨時調用內建6組記憶的測試參數進行測試，方便用戶生產線測試，極大提高生產效率
7、電源輸出控制-Power Control
可以通過設備背板的Power Control 控制接口實現接觸電流測試以及電氣性能測試時對儀迪變頻電源或隔離式多電壓選擇器的電壓選擇，五合一安規綜合測試儀，操作更加簡便快捷
8、兩組高壓輸出功能
設備背板可選裝Extemal HV端口，程控安規綜合測試儀，可增加一高壓輸出端，安規綜合測試儀原理，從而實現三點間的耐壓測試，使得測試更加方便，更具效率
9、20組記憶功能
設備內建20組記憶，每組記憶包含10個測試步驟，操作者可以將不同參數設定儲存到記憶組中，安規綜合測試臺，隨時可以調出，避免針對不同情形測試時需要重復設定參數，電氣安全綜合測試儀，提高工作效率
技術參數：
|
型號 |
MN4270I |
||
|
輸入 |
|||
|
輸入電壓 |
220Vac±15% |
||
|
輸入頻率 |
50Hz ± 5% |
||
|
保險絲 |
Fuse 6.3A/250V Slow-Blow |
||
|
量程 |
分辨率 |
精確度 |
|
|
交流耐電壓測試 |
|||
|
輸出電壓，KV |
0-3.50 |
0.01 |
± (2% 設定值 + 5V) |
|
輸出頻率 |
50Hz/60Hz ±0.1%, 用戶自行選擇 |
||
|
輸出波形 |
正弦波，波峰因數= 1.3 - 1.5 |
||
|
輸出穩定度 |
± (1% 輸出值 + 5V), 空載至滿載 |
||
|
參數設定 |
|||
|
上/下限電流，mA |
0.00-20.00 |
0.01 |
± (2%設定值 + 2 個字) |
|
緩升時間, s |
0.1 - 999.9 |
0.1 |
± (0.1% + 0.05 s) |
|
測試時間, s |
0, 0.2 - 999.9(0=連續測試) |
||
|
電流歸零, mA |
0.00-2.00 |
0.01 |
± (2% 設定值 + 2個字) |
|
電弧偵測（選購） |
1-9檔 (9 為最高靈敏度) |
||
|
直流耐電壓測試 |
|||
|
輸出電壓, KVDC |
0 -4.50 |
0.01 |
± (2% 設定值+ 5V) |
|
直流輸出紋波 |
<5% at 4KV/5mA |
||
|
參數設定 |
|||
|
上/下限電流, mA |
0.00 - 5.00 |
0.01 |
± (2%設定值+ 2 個字) |
|
緩升時間, s |
0.1- 999.9 |
0.1 |
± (0.1% + 0.05 s) |
|
測試時間, s |
0, 0.2 - 999.9(0=連續測試) |
||
|
電流歸零, mA |
0.00 - 0.20 |
0.01 |
± (2% 設定值 + 2 個字) |
|
電弧偵測（選購） |
1-9檔 (9 為最高靈敏度) |
||
|
放電時間 |
非容性負載時 < 30ms, 容性負載時 < 100 ms. |
||
|
絕緣電阻測試 |
|||
|
輸出電壓, VDC |
100 - 1000 |
1 |
± (2%讀值+ 5 V) |
|
參數設定 |
|||
|
電阻上限值, MΩ |
0,1 - 1000 (0 = 關閉) |
1 |
與電阻量測精確度相同 |
|
電阻下限值, MΩ |
1 - 1000 |
||
|
測試時間, s |
0, 0.5 - 999.9(0=連續測試) |
0.1 |
± (0.1% + 0.05 s) |
|
接地電阻測試 |
|||
|
輸出電流, A |
3.0 – 30.0 |
0.1 |
± (2% 設定值 + 2 個字) |
|
輸出電壓, Vac |
最大電壓AC 6V. |
||
|
輸出頻率, Hz |
50Hz/60Hz ±0.1%, 用戶自行選擇 |
||
|
線阻歸零，mΩ |
0-100 |
1 |
± (2% 設定值 + 2個字) |
|
參數設定 |
|||
|
電阻上/下限值, mΩ |
0 – 510 (3.0-10.0A) |
1 |
± (2% 設定值 + 2 個字) |
|
0 – 200 (10.1-25.0A) |
|||
|
0 – 150 (25.1-30.0A) |
|||
|
測試時間, s |
0, 0.5 - 999.9(0 = 連續測試) |
0.1 |
± (0.1% + 0.05 s) |
|
量測規格 |
|||
|
量程 |
分辨率 |
精確度 |
|
|
電壓, KV(AC) |
0.00 -4.00 |
0.01 |
± (1.5 % 讀值 +1個字) |
|
電壓, KV(DC) |
0.00 -4.50 |
0.01 |
± (1.5 % 讀值 +1個字) |
|
電壓, Vdc (絕緣) |
0 - 1000 |
1 |
± (1.5% 讀值 + 2 個字） |
|
交流電流, mA |
0.00 - 20.00 |
0.01 |
± (2% 讀值+ 2個字) |
|
直流電流, mA |
0.00 – 5.00 |
0.01 |
|
|
交流電流, A (接地) |
0.0-30.0 |
0.1 |
± (3 % 讀值 + 3 個字) |
|
電阻, MΩ (絕緣) |
1-999.9 |
0.1/0.01 |
100-499V ± (7%讀值 + 2 個字) 500-1000V ± (3% 讀值 + 2 個字) |
|
電阻, mΩ (接地) |
0-510 |
1 |
± (2 % 讀值 + 2 個字) |
|
電氣性能測試 |
|||
|
過流保護 |
單路電流可達 50A ，持續時間< 3 s, 沖擊電流180A 反應時間為10u s. |
||
|
參數設定 |
|||
|
交流電壓上/下限設定, V |
0.0-277.0 |
0.1 |
± (1.5% 設定值 + 0.2 V), 60.0-277V |
|
交流電流上/下限設定, A |
0.0-30.0 |
0.1 |
± (2% 設定值 + 2個字) |
|
功率上/下限設定, W |
0 - 8400 |
1 |
± (5% 設定值 + 6 個字) |
|
功率因數上/下限設定 |
0.000-1.000 |
0.001 |
± (8%設定值 + 2個字) |
|
漏電流上/下限設定,mA |
0.0-10.00, 上限值 0=關閉 |
0.01 |
± (2% 設定值 + 2個字) |
|
延遲時間, s |
0.1-999.9 |
0.1 |
± (0.1% + 0.05 sec) |
|
測試時間, s |
0, 0.1-999.9 (0=連續測試) |
||
|
量測規格 |
|||
|
量程 |
分辨率 |
精確度 |
|
|
電壓, Vac |
00.-277.0 |
0.1 |
± (1.5%讀值 + 2個字), 60.0~277V |
|
電流, Aac |
0.0-30.0 |
0.1 |
± (2%讀值 + 2個字) |
|
功率, Watts |
0-8400 |
2 |
± (5%讀值 + 6 個字) |
|
功率因數 |
0.000-1.000 |
0.001 |
± (8% 讀值 + 2個字) |
|
漏電流, mA |
0.00-10.00 |
0.01 |
± (2% 讀值 + 2 個字) |
|
測量電路 |
漏電流量測電阻 = 2KΩ±1% |
||
|
時間, s |
0.0-999.9 |
0.1 |
± (0.1% 讀值 + 0.05 sec) |
|
接觸電流測試 |
|||
|
測試輸入電源 |
0 - 277.0V, 單相, 30A （最大） |
||
|
電流 |
最大可持續30A |
||
|
過流保護 |
短路電路 50A，電氣安規綜合測試儀，持續時間 < 3 s, 沖擊電流 180A, 反應時間 10u s. |
||
|
參數設定 |
|||
|
電流上/下限設定, mA |
量程： 0-6000uA, 分辨率： 1uA,上限值 0=關閉 |
||
|
測試時間, s |
量程 0, 1.0-999.9 (0=連續測試), 分辨率 0.1s. |
||
|
符合標準 |
MD-A UL544NP, UL484 , UL923, UL471, UL867, UL697 |
||
|
MD-B IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1,IEC60598-1,IEC60065, IEC61010 |
|||
|
MD-D IEC60950, IEC61010-1 FigA.2 (2K ohm) |
|||
|
MD-X 外接 MD可滿足客戶特殊MD的需求 |
|||
|
測試狀態 |
REVERSE |
||
|
測試模式 |
G-L, G-N |
||
|
電流量測 |
|||
|
接觸電流量程 (RMS) |
分辨率 |
精確度 |
|
|
0uA - 6000uA |
1 |
0~100uA:±(2% 讀值+ 10個字) |
|
|
電流歸零 |
分辨率 |
精確度 |
|
|
0uA - 2000uA |
1 |
0~100uA:±(2% 讀值+ 10個字) |
|
|
電壓量測 |
|||
|
量程 |
0.0-277.0 VAC |
||
|
分辨率 |
0.1 V |
||
|
精確度 |
± (1.5% 讀值 +0.2V), 30.0-277.0V |
||
|
外接 MD |
量測阻抗 1KΩ |
||
|
MD A - D 量測網絡 |
精確度: 電阻 ± 1% 電容 ± 5% |
||
|
MD 電壓限 |
最大峰值 30V 或 30VDC |
||
|
可增加額外高壓輸出端初級對地、次級對地以及初級對次級耐壓測試（選配 Opt.A755） |
HV relay |
||
|
初級對地 |
ON |
||
|
次級對地 |
OFF |
||
|
初級對次級 |
ON |
||
|
其它 |
|||
|
PLC 遙控裝置 |
信號輸入: 啟動, 停止, 互鎖功能,調用 1-6測試組 |
||
|
信號輸出: 合格, 失敗, 測試中 |
|||
|
記憶組 |
20 組, 每組10個測試步驟，安規綜合測試儀，每個測試步驟可連接測試 |
||
|
測試電壓控制端口（選配） |
可通過此端口實現控制 Transformer Box A1931S的電壓輸出 |
||
|
Jig A/B自動交換高壓測試系統(選配) |
可通過此系統提高DUT測試速度 |
||
|
顯示 |
320x 240 LCD |
||
|
通訊接口 |
RS232（選購） |
||
|
報警音量 |
范圍 : 0~9 ; 0=關閉, 1為最低音量, 9 為最高音量 |
||
|
校正方式 |
可通過前面板參數輸入，軟件式校正 |
||
|
工作環境 |
0-40℃, 20-80%RH |
||
|
體積/凈重 |
430mm(W)×133mm(H)×500mm(D)/22Kg |
||
產品附件：
|
電源線(10A) |
×1 |
|
保險絲 |
×2 (包含內置一個) |
|
界面鎖(A1505) |
×1 |
|
高壓測試線，安全綜合測試儀產品說明書，1.8m(A1101) |
×1 |
|
接地電阻測試線 40A, 3m(A1153) |
×1 |
|
接地電阻測試回路線 40A, 3m(A1152) |
×1 |
|
接觸電流測試盒 30A, 1.6m(A1932) |
x1 |
|
DUT測試電源輸入線40A, 3m(A1151) |
×1 |
|
DUT測試電源輸出線40A, 3m(A1150) |
×1 |
