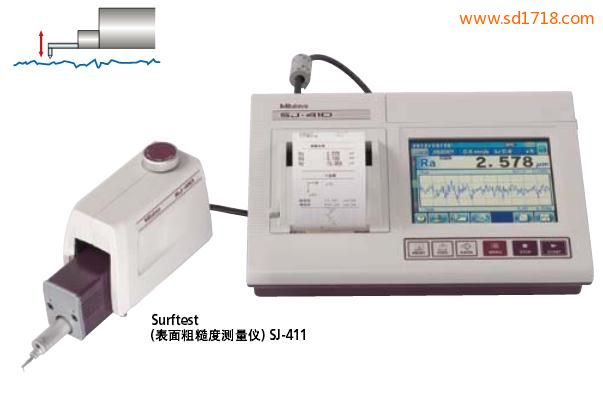

粗糙度儀
產品特點
★備有符合最新ISO, DIN, ANSI 與JIS 標準的38 種粗糙度參數。
★一個寬范圍、高分辨率的檢測器和一個直接驅動元件，表面粗糙度儀價格，提供了在同類產品中更優越高精度測量。
< 范圍／分辨率> 800μm / 0.000125μm (8μm 測量范圍)
< 直線度／移動長度>
SJ-401 驅動部: 0.3μm / 25mm
SJ-402 驅動部: 0.5μm / 50mm
★ 無軌檢測器和弧形表面補償功能使它能有效地評價圓柱體表面粗糙度。
★特細的階差，非接觸粗糙度測量儀，直線度、波度均可用無軌測量功能測出。
★ 測量數據可通過 RS-232C 接口電纜 (選件)由外部PC 輸出。
★帶有校正粗糙度標準板。
★由數字濾波功能可得到全真的表面粗糙度輪廓圖。
★GO/NG 判斷功能
★自動校正功能。
性能參數（配置)
| 型號 | SJ-401 | SJ-401 | SJ-402 | SJ-402 |
| 貨號 (公制 / 英制) | 178-956-4* | 178-946-4* | 178-958-4* | 178-940-4* |
| 貨號 (公制適于韓國) | 178-956-4K | 178-946-4K | 178-958-4K | 178-940-4K |
| 貨號 (英制 / 公制) | 178-957-4* | 178-947-4* | 178-959-4* | 178-945-4* |
| 貨號 (公制適于日本) | 178-956-3 | 178-946-3 | 178-958-3 | 178-940-3 |
| 檢測器測力 | 0.75mN | 4mN | 0.75m | N4mN |
| 評估范圍 | 25mm | 25mm | 50mm | 50mm |
| 針尖針尖角度 | 60º | 90º | 60º | 90º |
| 針尖尖端半徑 | 2μm | 5μm | 2μm | 5μm |
"公制" 類型: A 適于UL/CSA, C 適于JIS (適于臺灣地區), D 適于CEE, E 適于BS, DC 適于中國, K 適于EK
"英制"類型: A 適于UL/CSA, D 適于CEE, E 適于BS, DC 適于中國, 無后綴適于JIS/100V (適于臺灣地區)
技術參數
| X 軸 (驅動部) | |
|
測量范圍: 25mm (SJ-401), 50mm (SJ-402)
測量速度: 0.05, 0.1, 0.5, 1.0mm/s 返回速度: 0.5, 1.0, 2.0mm/s 移動方向: 向后 直線度: 0.3μm / 25mm (SJ-401), 0.5μm / 50mm (SJ-402) 定位: ±1.5º (傾角), 10mm (向上／向下) |
|
| 檢測器 | |
|
范圍／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,8μm / 0.0001μm (使用測頭選件時，粗糙度測試儀價格，最大可達2400μm)
檢測方法: 無軌／有軌測量 測力: 4mN 或 0.75mN 參見 K-7 頁 測針針尖: 金剛石, 90º / 5μmR(60º / 2μmR: 參見 K-7 頁) 導頭曲率半徑: 40mm 類型: 差動電感式 |
|
| 電源: | 通過AC 適配器／可充電鎳氫電池 |
| 電池壽命: | 最多可測量600 次 (不帶打印),充電時間: 15 小時 |
| 數據輸出 | 通過 RS-232C 端口／ SPC 輸出 |
| 記憶卡: |
存儲／調用測量條件 (最多20 條)
存儲評估數據 存儲／調用取樣數據 存儲／調用統計數據 |
| 尺寸 (WxDxH) | |
|
控制器: 307 x 165 x 94mm
高度- 傾角調整裝置: 131 x 63 x 99mm 驅動部: 128 x 36 x 47mm (SJ-401),155 x 36 x 47mm (SJ-402) |
|
| 重量 | |
|
控制器: 大約 1.55kg
高度- 傾角調整裝置: 大約 0.4kg 驅動部: 0.6kg (SJ-401), 0.7kg (SJ-402) |
|
| 評估能力 | |
|
適用標準:JIS'82, JIS'94, JIS'01, ISO, ANSI, VDA
評估輪廓:P (原始輪廓), R (表面粗糙度輪廓), W (波紋度輪廓),DIN4776, 粗糙度, 波形motif 評 價參數:Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr(c), Rpk, Rvk,δc, Rk, Mr1, Mr2, Lo, Ppi, R, AR, Rx, A1, A2, HSC, mr, Da,Sk, Ku, Vo, Dq, W, AW, Wx, Wte, Rz1max(ISO), Rmax(VDA,ANSI), 分析圖表:支撐曲線 (BAC1 / 2), 振幅分布曲線 (ADC) 濾波類型: 2CR, PC75, 高斯 截止波長: 0.08, 0.25, 0.8, 2.5, 8mm 取樣長度: 0.08, 0.25, 0.8, 2.5, 8mm; 或增量為0.1 - 25.4mm (0.1 -50.8mm: SJ-402)0.1mm 之間的任意長度 取樣數: 1, 3 或 5 (受限于移動范圍) 打印機: 熱敏打印機 打印寬度: 48mm (紙寬: 58mm) 記錄倍率: 垂直: 10X - 100,000X, 自動 水平: 1X - 1,000X, 自動 |
|
| 功能 | |
|
人性化: 顯示／評價參數的選擇
數據補償: R 表面, 傾斜補償 標尺功能: 顯示任意兩點間的坐標差 數字調整工作臺功能: 無軌測量時、協助調整水平 移動檢測模式: 驅動部停止時輸入測頭移動 統計 過程: 最大值, 最小值, 均值、 標準差, 合格率, 直方圖 公差判斷: 可確定三個參數的上、下極值 測量條件儲存: 5 組測量條件 (控制器) |
