時代超聲波探傷儀

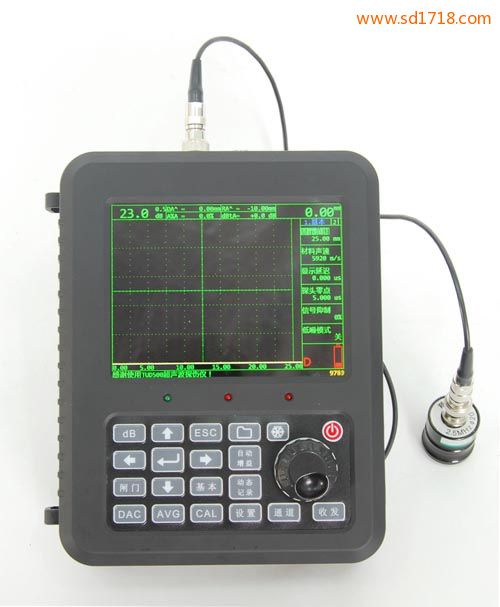

產品概述：TIME1150超聲波探傷儀是一種便攜式工業無損探傷儀器，上海超聲波探傷儀，符合EN12668-1標準，鐵路超聲探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。TIME1150超聲波探傷儀能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。它是無損檢測行業的必備儀器。
產品特點：
顯示
▪5.7英寸，探傷證，VGA彩色TFT液晶顯示屏；
▪可同時顯示A掃描和B掃描波形；
▪可同時顯示5個不同的測量值；
▪具有豐富實用的波形凍結、峰值、比較、包絡功能；
▪多種配色方案可選，亮度可調，超聲探傷儀廠家，滿足不同環境需要；
▪中文、英文、西文語言選擇；
發射
▪帶有調節選項的高性能方波脈沖發生器；
▪脈沖幅度（V）：100-400，10V步距可調；
▪脈沖寬度：75、100-500，焊縫超聲探傷儀，50ns步距可調；
▪阻抗匹配（Ω）：50、100、200、500可調；
▪發射重復頻率(Hz)：10～1000；
▪工作方式：?jiǎn)翁筋^、雙探頭、透射。
接收
采樣速率：80MHz；
▪檢波方式：正半波、負半波、全波、射頻；
▪增益110dB；
▪增益步距：0.1、0.2、0.5、1.0、2.0、6.0、12.0dB；
▪自動增益；
閘門
▪兩個獨立的測量閘門；
▪可進行雙閘門操作和測量；
▪豐富的閘門測量和報警功能；
報警
▪可設置的多種報警模式的聲、光報警；
▪閘門進波、失波報警；
數據存儲
▪具有探傷參數存儲、復制、調出功能；可存儲50個通道；
▪可為通道增加注釋以方便識別通道；
▪具有A掃和B掃的波形存儲、回放功能，超聲波探傷儀公司，可存儲1000幅；
▪動態記錄：高達4x2000幀的實時波形存儲及回放；
▪可集中編輯參數并與波形同時顯示；
▪厚度記錄和查看；
探傷功能
▪標準動態DAC曲線；
▪動態AVG曲線；
▪兩個獨立閘門豐富的測量功能；
▪峰值檢測：實時檢索缺陷最高波，標定缺陷最大值；
▪缺陷定位：水平位置，河北超聲波探傷儀，深度位置，金屬材料探傷儀，聲程；
▪缺陷定量：AWS D1.1、DAC SL、AVG等多種定量方式；
▪探頭頻率測量功能；
▪兩點校準及斜探頭校準功能；
▪裂紋測高功能；
▪具有線性抑制功能，金屬探傷劑 深圳，最大抑制為屏高的80%；
▪φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算；
▪曲面修正和Leg顯示功能；
通訊及打印
▪可通過USB外接打印機打印探傷報告；
▪支持PCL5和PCL6打印語言，可實現True type字體打印；
▪可通過USB外接U盤進行參數、波形的存取操作；
▪可通過USB與計算機通訊，中國探傷儀器制造廠家，可將參數、波形、屏幕及文件信息上傳至計算機；
接口
▪USB OTG端口；
▪電源適配器接口；
其他
▪具有系統參數的加鎖/解鎖功能；
▪實時時鐘；
產品參數：
|
名稱 |
技術參數 |
|
掃描范圍 |
零界面入射～10000 |
|
增益范圍（dB） |
0～110 |
|
顯示延遲（μs） |
-20～+3400 |
|
探頭延遲（μs） |
-1.000～750.000 |
|
聲速（m/s） |
600～16000 |
|
使用環境 |
溫度：-10～50℃；濕度：20%～90%RH |
|
外形尺寸 |
210mm×165 mm×51 mm |
|
重量 |
1.2Kg |
標準配置：
|
名稱 |
數量 |
|
主機 |
1臺 |
|
鋰電池 |
2組 |
|
外置充電器 |
1只 |
|
LEMO-Q9探頭連接電纜 |
1條 |
|
LEMO-Q6探頭連接電纜 |
1條 |
|
產品包裝箱 |
1個 |
|
背帶、腕帶 |
各1個 |
|
使用說明書 |
1本 |
|
直探頭 |
φ20 2.5MHz一支 |
|
斜探頭 |
8×9K2 5MHz一支 |
|
耦合劑 |
1瓶 |
