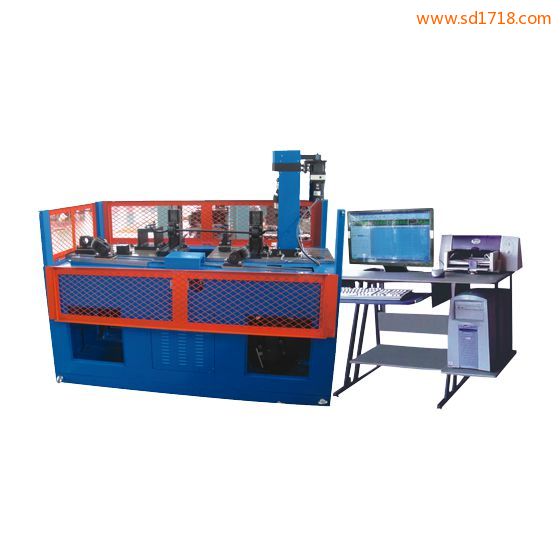

TPJ-WG20機械式穩定桿疲勞試驗機主要用于汽車穩定桿的耐久性疲勞試驗，并且可以做汽車穩定桿的性能檢測試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的汽車穩定桿疲勞壽命測試及力學性能檢測試驗。

疲勞試驗技術指標:

1 最大試驗力（推拉力）：      20kN

2 試驗工位數：               1個

3 振幅（擺臂行程即推拉長度）：Max：±100mm  可調

4 試驗頻率：                 1-5HZ

5 被試驗穩定桿的長度：    600～1500mm可以調整（手動方式）

兩軸之間的安裝距離：   500～1200mm可以調整（手動方式）

在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，，以  準確調整穩定桿的安裝位置和擺幅。

6 被試驗穩定桿的臂長：    150～500mm可以調整（手動方式）

7 穩定桿臂長與長度間角度間的長度：0～200mm可調（手動）

8 試驗次數計數器容量：    9×10

9 功能：設置試驗次數自動停機；試件斷裂自動停機；兩端同時加載，即試件的兩個擺臂同時做相反的運動

10顯示：電控箱數字顯示試驗次數、試驗頻率。

11電源電壓：三相四線制380V，50Hz

性能試驗技術指標:

1最大試驗力（推拉力）：    20kN

2試驗工位數：             1個

3擺臂的位移檢測行程：     ±100mm

4被試驗穩定桿的長度：  600～1500mm可以調整（手動方式）

兩軸之間的安裝距離： 500～1200mm可以調整（手動方式）

在穩定桿的裝夾處和二級連桿（擺桿）處有長度測量裝置，以準確調整穩定桿的安裝位置。

5被試驗穩定桿的臂長：    150～500mm可以調整（手動方式）

6穩定桿臂長與長度間角度間的長度：0～200mm可調（手動）

7功能：根據位移檢測力值，，或是根據力值檢測位移等

顯示及控制：采用微機控制采集、顯示穩定桿的力值、位移等參數，可進行數據處理、分析，打印報表等。

8電源電壓：三相四線制380V，50Hz

功能特點

疲勞試驗部分主要是由驅動系統、傳動系統、振幅調節機構、工件固定裝置、位置調整裝置、控制顯示等系統組成，，適用于各種汽車穩定桿的疲勞性能試驗。該試驗機由變頻器控制三相異步電機運行，，通過偏心裝置帶動連桿，，同時驅動二級連桿使擺動杠桿驅動穩定桿，完成對穩定桿的往復推拉疲勞試驗。該部分通過單片機控制，，實現試驗頻率的自動調節及試驗次數到達自動停機功能。

性能檢測試驗部分是利用做疲勞試驗時工件固定及位置調整裝置，，在此基礎上增加了力值及位移檢測裝置，，主要有步進電機驅動系統、絲杠傳動部分、導軌導向部分、負荷傳感器、光柵尺和加載附具等組成，完成對穩定桿的性能檢測試驗。該部分通過單片機控制，，實現試驗速度的自動調節，試驗力值及位移的實時檢測功能。

疲勞試驗部分主機

加載機構為機械加載，采用傳統的曲柄連桿機構，，將電機的旋轉運動轉化為直線往復運動；

傳動機構由電磁調速電機和飛輪組成，通過調節電機轉速，可使試驗頻率在0.5-5Hz范圍內任意調節。同時利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。

另外還具備X、Y、Z軸三個方向預調節裝置（即根據穩定桿的長度、臂長、臂長與長度間的角度三個方向可以自由調整）、振幅（擺動幅度）調節裝置等。振幅調節裝置通過調整滑塊的偏心量，即可調整直線往復運動的距離，達到被測試件要求的試驗行程。

主機部分具有安全保護網。

整機部分具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運轉平穩，易于保養、維護等特點。
