時代超聲波探傷儀

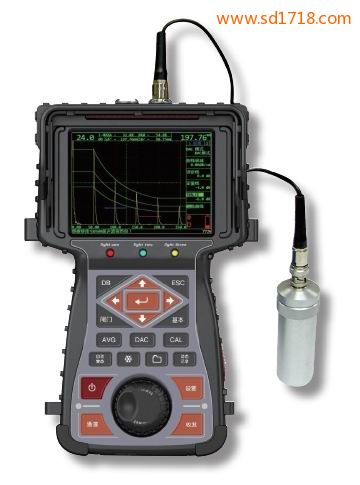

超聲波探傷儀產品概述 ：
本儀器是一種便攜式 工業無損探傷儀器，超聲波探傷儀原理圖，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，超聲波探傷儀試塊，也可以用于 工程現場 。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要 缺陷檢測和質量控制 的領域，超聲探傷儀使用，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役 安全檢查與壽命評估 。它是無損檢測行業的必備儀器。
超聲波探傷儀 功能特點：
※ 5.7″高亮彩色VGA（640x480）TFT液晶顯示屏，金屬超聲波探傷， 解析度更高 、圖形細膩，管道焊口無損探傷，色彩可選、 亮度可調
※ 獨有灰度B掃描顯示，超聲探傷儀培訓，可用于簡單的TOFD 應用
※ 新增內外徑曲面修正功能，超聲波探傷儀工作原理，AWS D1.1 、 DAC、 AVG定量功能
※ 連續動態記錄、海量存儲
※ USB、RS232接口同時具備，金屬探傷證書，通訊自由
※ 12位AD轉換、系統分辨力更高
※ 符合 歐洲En12668-1的標準 要求
技術參數：
|
項 目 |
指 標 |
|
產品信息 |
|
|
產品重量（ kg ） |
<2.0 |
|
產品外型尺寸（ mm ） |
300 × 180 × 57 （不帶遮光罩） |
|
工作溫度（℃） |
-10 ～ +50 |
|
存儲溫度（℃） |
-20 ～ +60 |
|
語言 |
英語、中文 |
|
探頭連接 |
LEMO 或 BNC |
|
電池容量（ mAh ） |
聚合物電池 2 × 3.7V 5000mAh |
|
電池工作時間（ h ） |
8 |
|
快充時間（ h ） |
4.5 左右 |
|
電源適配器 |
輸入 100-240 ～ 50/60Hz 輸出 9V DC/ 3 A ～ 4A |
|
顯示屏 |
彩色透射式 TFT ，超聲波探傷儀的原理， 640x480 |
|
基 本 |
|
|
測量單位 |
mm 、 inch 、 m s |
|
掃描范圍（ mm ） |
零界面入射～ 10000 |
|
聲速調節（ m/s ） |
600 ～ 16000 |
|
探頭延遲（ m s ） |
0.000 ～ 750.000 |
|
顯示延遲（ m s ） |
-20 ～ +3400 |
|
工作方式 |
單探頭、雙探頭、透射 |
|
波形顯示方式 |
A 掃描顯示、灰度 B 掃描顯示、 AB 掃描同時顯示 |
|
脈沖發生器 |
|
|
脈沖形式 |
模擬方波 |
|
發射電源（ V ） |
200 、 400 、 600 、 1000 |
|
發射脈寬（ ns ） |
75 、 100 ～ 500 |
|
探頭阻尼 (Ω) |
50 、 100 、 200 、 500 |
|
發射重復頻率 (Hz) |
10 ～ 1000 |
|
接收器 |
|
|
增益（ dB ） |
0 ～ 110 |
|
總帶寬（ MHz ） |
0.1~15 (-3dB) |
|
檢波方式 |
正半波、負半波、全波、射頻 |
|
垂直線性誤差 |
± 2% |
|
放大器精度（ dB ） |
± 1 |
|
抑制（ % ） |
屏高的 0 ～ 80 |
|
采樣速率（ MHz ） |
80 |
|
發射串?dāng)_抑制（ dB ） |
大于 80 |
|
發射脈沖后盲區（ μs ） |
3.3~10( 與發射有關 ) |
|
動態范圍（ dB ） |
100 |
|
瞬時分辨力（ dB ） |
32 |
|
時基線性 |
不大于全屏寬度的± 0.5% 。 |
|
靈敏度余量 |
≥ 62dB |
|
測量及其他 |
|
|
測量閘門 |
2 個獨立測量閘門 |
|
檢測方式 |
邊沿、峰值 |
|
閘門測量 |
回波的幅值、聲程、深度、投影等 |
|
凍結 |
凍結方式有：全凍結、峰值、比較、包絡等方式 |
|
AVG 當量計算 |
根據缺陷回波和 AVG 曲線自動計算缺陷當量 |
|
DAC 缺陷定量 |
根據缺陷回波和 DAC 曲線對缺陷進行評估 |
|
閘門邏輯 |
關、測量、進波報警、失波報警 |
|
閘門報警 |
關、即時、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、鎖存 |
|
報警蜂鳴 |
關、開 |
|
數據管理，超聲波探傷儀的作用，通信及打印 |
|
|
數據存儲 |
50 個探傷參數通道記錄 |
|
1000 幅波形圖 （包括 980 幅 A 掃描波形和 20 幅 B 掃描波形） |
|
|
4x2000 幀的動態波形 |
|
|
數據管理 |
實現對通道、波形、動態記錄的存儲、查看、回放操作 |
|
上述均可存儲到本地或 U 盤 |
|
|
通信 |
通過 USB 接口與 PC 機通信 |
|
打印 |
打印探傷報告 |
|
輸出接口 |
|
|
USB OTG 接口 |
USB2.0 Device 與 PC 機通訊接口 USB2.0 Host 接 U 盤或打印機 |
|
微型 RS232 接口 |
|
|
電源適配接口 |
|
