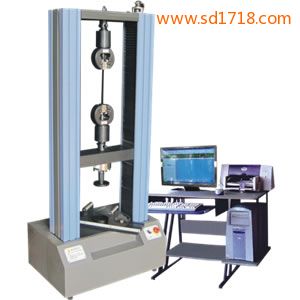

微機控制電子萬能試驗機
產品概述：
WDW系列微機控制電子萬能試驗機是在我公司在原有機器基礎上進一步完善并滿足國家標準GB/T16491設計的新型整機。計算機系統通過全數字控 制器，經調速系統控制交流伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試 驗，實現了試驗力、試樣變形和橫梁位移等參數的閉環控制，符合國家GB/T228《金屬材料 室溫拉伸試驗方法》要求的數據處理，實現了試驗力、試驗力峰 值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外配置種類繁多的試驗附具，橡膠電子萬能試驗機，在金屬、非 金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業 的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
功能特點：
主機
1、主機采用高鋼度門式框架結構，強度高、變形小；
2、采用進口高精度滾珠絲杠，傳動高效平穩；
3、傳動部分采用圓弧齒同步帶傳動，微機控制電子萬能試驗機價格，傳動過程中雙向無間隙；
4、采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000；
5、夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
6、特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。
控制系統
STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：
1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；
3、選用BB、AD、Xilinx等原裝名牌集成器件，wdl電子萬能試驗機，全數字化設計；
4、符合PCI總線標準，微機自動識別和安裝，微機控制電子萬能材料試驗機，做到“即插即測”；
5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
控制軟件
符合GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，電子萬能試驗機說明書，并且具有良好的擴展性。
1、計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，微機控制電子萬能試驗機英文，對實驗特性曲線實現實時動態顯示，試驗數據文件能以 Access常用數據庫或SQLserve大型數據庫的方式保存，5000n電子萬能試驗機，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種 Word2000報表，該軟件可輕松實現訪問，吉林電子萬能試驗機，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數 據及由此派生的曲線；
2、保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能；
3、對于負荷通道可實現自動標示，直觀方便；
4、批量試驗可實現曲線的分層次顯示，曲線自動跟隨；
5、該軟件可實現用戶自定義的速度設定，電子萬能試驗機0.5kn，速度的計算機調整。還可實現高精度的速度標定，電子萬能試驗機 英文，隨時調整速度檔位和編碼；
6、監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；
7、軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；
8、結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；9、可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印；
10、曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；
11、結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；
12、力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；
13、數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。
技術參數：
基本配置：
