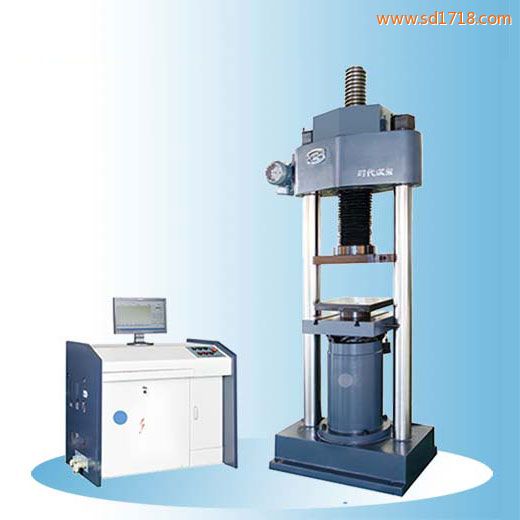

時代微機控制電液伺服壓力試驗機
YAW-300/600/1000微機控制電液伺服壓力試驗機主要用于各種耐火材料及其他材料的抗壓、抗折試驗。適用于冶金、建材、航空、航天、大專院校、科研單位等領域。試驗操作和數據處理符合標準的要求。
主機為二柱式框架式加荷結構，油缸下置式主機。由橫梁、底座、油缸、活塞、立柱、工作臺、壓盤等組成。橫梁由二立柱支撐在底座上，由螺帽加以緊固構成加 荷框架。上壓盤安裝在橫梁的螺桿上，微機控制電液伺服萬能試驗機，由人轉動手輪帶動螺母旋轉，電液伺服試驗機操作視頻，螺母帶動螺桿升降，使上壓盤上下移動從而調整試驗空間。油缸及活塞位于工作臺中央，工作臺 上放著球面座和下壓盤。主機上的油管與油源控制柜相通，微機控制電液伺服萬能材料試驗機，當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升使試驗力逐漸作用在試樣上。
采用微機控制電液伺服測控系統，電液伺服試驗機操作方法，傳感器測力；集全數字電液伺服閉環控制、數據處理、數據分析于一體，電液伺服試驗機使用說明書，具備完整的文件操作功能，微機電液伺服萬能材料試驗機，如試驗報告、試驗參數、系 統參數均可以文件方式存儲。 軟件系統提供豐富的試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、應力-應變曲線、位移-時間曲線。軟件提供開環、速度閉環控制、單步閉環控制、 編程閉環控制四種控制模式。靈活的試驗過程“編程”功能，可根據需要完成任意復雜，任意控制模式的試驗過程編輯。試驗程控方案可存儲、導入、再編輯。
1.可調整試驗空間
2.立柱電鍍工藝，美觀、不生銹
3.油缸活塞間隙密封，經久耐用，高精度油壓傳感器，位于油缸外側，電液伺服試驗機產品說明書，便于維修更換
4.試金自主產權控制器，計算機直接控制試驗過程，電液伺服萬能試驗機價格，穩定可靠，waw-100b微機電液伺服式萬能試驗機，操作便捷
5.進口伺服閥和進口油泵，提高了系統可靠性，waw系列微機控制電液伺服萬能材料試驗機，降低了使用成本
| 技術指標/試驗機型號 | YAW-300 | YAW-600 | YAW-1000 |
| 最大試驗力kN | 300 | 600 | 1000 |
| 試驗力測量范圍 | 4%-100%(12kN-300kN) | 4%-100%(24kN-600kN) | 4%-100%(10kN-1000kN) |
| 試驗力示值相對誤差 | ≤±1% | ±1% | ±1% |
| 活塞空載最大移動速度mm/min | 約175 | 約80 | 約75 |
| 最大壓縮空間mm | 250 | 500 | 500 |
| 壓盤尺寸mm | 上φ150、下φ160 | 204x204 | 320x320 |
| 活塞行程mm | 0-150 | 0-200 | 0-150 |
| 立柱凈間距mm | 280 | 425 | 460 |
| 油泵電機功率kW | 1.5 | 1.5 | 1.5 |
| 升降電機功率kW | 0.55 | ||
| 主機外形尺寸mm | 610x510x1690 | 約680x440x2580 | 約780x540x2650 |
| 油源控制柜外形尺寸mm | 約1100x700x930 | ||
| 主機質量kg | 1000 | 約1800 | 約2000 |
